Gassamenstelling Analysesysteem

Gasdetectietechnologie

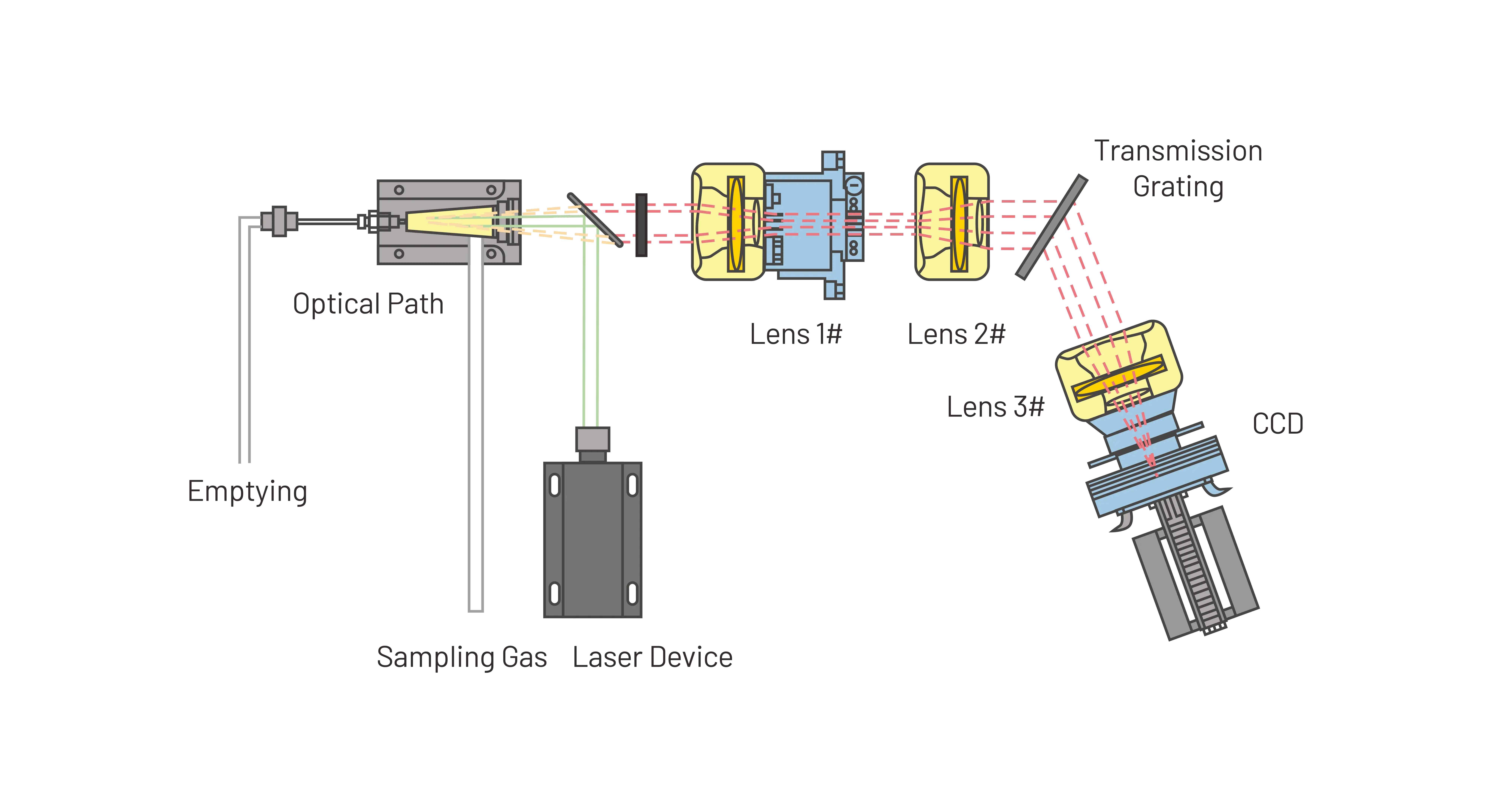

Laser Raman

Dubbele straal NDIR

ECD

De Raman-verstrooiing is een inelastische spectroscopietechniek, wat betekent dat binnenkomend licht een kleurverandering ondergaat en wordt verspreid met een andere energie. Het Raman-proces beschrijft specifiek de interactie van invallend licht met moleculaire trillingen en rotaties in een materiaal. Licht kan trillingen opwekken en energie verliezen of energie opnemen van huidige trillingen. Aangezien de verschuiving in energie meestal afhankelijk is van de samenstelling en structuur van het materiaal en niet van de golflengte van het excitatielicht, raman-spectroscopie meet de energieverschuiving van het Raman-verstrooide licht ten opzichte van de invallende lichtenergie die kenmerkend is voor het monster dat wordt gemeten.

Het principe van niet-dispersieve infraroodgasdetectietechnologie is dat de gasabsorptie van karakteristieke infrarode golflengten in overeenstemming is met de wet van Lambert-Beer. Het basisprincipe is dat een infraroodlichtbron een infraroodstraal uitzendt door de bemonsteringsgaskamer, en elke gascomponent in het monstergas absorbeert een specifieke frequentie infraroodstralen. Door de detector om de infraroodabsorptie van de overeenkomstige frequentie te ontvangen en te meten, gecombineerd met de algoritme-analyze die is ingesteld in de embedded software, kan de concentratie van de gascomponent worden gemeten. De reden waarom deze techniek niet-dispersief is, is dat de golflengte die door de bemonsteringsgascel gaat niet voorgefilterd is.

Verschillende gassen hebben hun eigen verschillende absorptiespectra vanwege verschillen in hun moleculaire structuur, concentratie en energieverdeling. Als de absorptiepieken van verschillende gassen elkaar overlappen, moet de onderlinge interferentie tussen deze gassen worden aangepakt. Bovendien zal in een specifiek golflengtebereik ook gasdetectie worden gestoord door vocht. Daarom moet het gebruik van niet-dispersieve infraroodtechnologie voor gasmeting de problemen van dwarsinterferentie tussen verschillende gassen, hoge en lage temperatuureffecten, vochtigheidseffecten en componentruiseffecten oplossen. Dit vereist de integratie van gaspad, circuit, optisch padontwerp en software-algoritme Samenwerken.

De elektrochemische technologie werkt op het principe van diffusie. Het monstergas gaat door het gasdoorlatende membraan aan de bovenkant van de sensor, een elektrochemische reactie treedt op wanneer het gas de elektrode bereikt. Deze chemische reactie initieert een stroom tussen de werkende en tegenelektroden, deze stroom is recht evenredig met de concentratie gemeten gas.
